可视化 Workflows

在 Cloudflare 仪表板中查看解析后的 Workflow 代码的可视化表示。

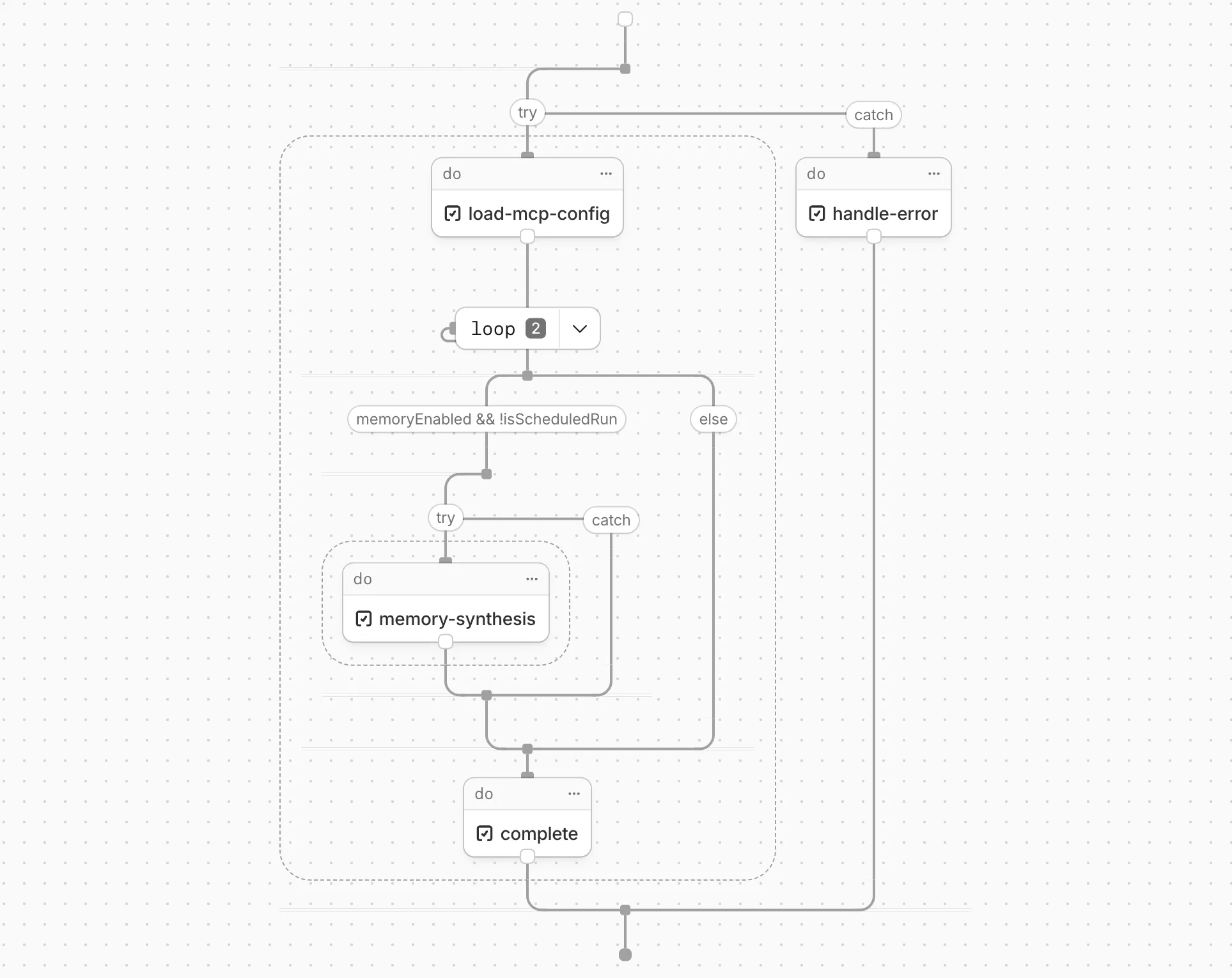

该图表展示顺序步骤与并行步骤、条件分支、循环以及嵌套逻辑。你可以折叠循环和条件分支以概览 Workflow，也可以展开查看更详细的视图。

Workflow 图表目前对所有 TypeScript 和 JavaScript Workers 处于 Beta 阶段。在 Cloudflare 仪表板 ↗ 中查看你的 Workflows 及其图表。

节点类型

图表包含以下节点类型：

节点类型	描述
`StepSleep`	暂停 Workflow 执行指定时长。
`StepDo`	表示包装工作单元的具名、可重试步骤。
`StepWaitForEvent`	暂停执行直至收到外部事件。
`StepSleepUntil`	暂停 Workflow 执行直至指定日期和时间。
`LoopNode`	表示重复执行逻辑块的循环结构（`for`、`while` 等）。
`ParallelNode`	将并发执行的步骤分组，例如 `Promise.all()` 内的步骤。
`TryNode`	表示 Workflow 内处理错误的 `try...catch` 块。
`BlockNode`	将一系列步骤分组为逻辑块以便展示。
`IfNode`	表示基于 `if/else` 表达式的条件分支。
`SwitchNode`	表示在多个 case 间路由执行的 `switch` 语句。
`StartNode`	标记 Workflow 或函数定义的入口点。
`FunctionCall`	表示 Workflow 代码中对具名函数的调用。
`FunctionDef`	表示 Workflow 内使用的函数定义。
`BreakNode`	表示提前退出循环的 `break` 语句。

执行顺序

每个节点都有 starts 和 resolves 字段来跟踪执行顺序。这些索引表示 Promise 何时开始执行以及何时结束，相对于第一个开始但未立即结束的 Promise。这对应于图表中的垂直位置（即所有 starts: 1 的步骤将并排显示）。

解析时，未 await 的 Promise 或 Promise.all() 调用会被分配一个存入 starts 字段的条目编号。当遇到该 Promise 的 await 时，条目编号递增并作为退出编号保存到 resolves 字段。这使图表能够确定哪些 Promise 并发运行，以及每个 Promise 相对于其他 Promise 的完成时间。

如果在声明时 await 步骤，starts 和 resolves 将为 undefined，Workflow 将按运行时看到的步骤顺序执行。
