strongSwan

本教程向您介绍如何将 strongSwan 与 Cloudflare WAN（前称 Magic WAN）结合使用。您将学习如何配置 strongSwan、配置 IPsec 隧道以及创建策略路由 (PBR)。

1. 配置健康检查

为 Cloudflare WAN 配置双向健康检查目标。在本教程中，使用 172.64.240.252 作为目标 IP 地址，并将 type 设置为 request。

这可以通过 API 进行设置。例如：

curl --request PUT \
https://api.cloudflare.com/client/v4/accounts/{account_id}/magic/ipsec_tunnels/{tunnel_id} \
--header "X-Auth-Email: <EMAIL>" \
--header "X-Auth-Key: <API_KEY>" \
--header "Content-Type: application/json" \
--data '{
  "health_check": {
    "enabled": true,
    "target": "172.64.240.252",
    "type": "request",
    "rate": "mid"
  }
}
'

2. 配置 strongSwan

安装 strongSwan ↗。例如，打开控制台并运行：

sudo apt-get install strongswan -y

打开 /etc/strongswan.conf 并添加以下设置：

charon {
    load_modular = yes
    install_routes = no
    install_virtual_ip = no

    plugins {
        include strongswan.d/charon/*.conf
    }
}

include strongswan.d/*.conf

3. 配置 IPsec 文件

打开 /etc/ipsec.conf 并添加以下设置：

# ipsec.conf - strongSwan IPsec configuration file
config setup
    charondebug="all"
    uniqueids = yes

conn %default
    ikelifetime=24h
    rekey=yes
    reauth=no
    keyexchange=ikev2
    authby=secret
    dpdaction=restart
    closeaction=restart

# Sample VPN connections
conn cloudflare-ipsec
    auto=start
    type=tunnel
    fragmentation=no
    leftauth=psk
    # Private IP of the VM
    left=%any
    # Tunnel ID from dashboard, in this example FQDN is used
    leftid=<YOUR_TUNNEL_ID>.<YOUR_ACCOUNT_ID>.ipsec.cloudflare.com
    leftsubnet=0.0.0.0/0
    # Cloudflare Anycast IP
    right=<YOUR_CLOUDFLARE_ANYCAST_IP>
    rightid=<YOUR_CLOUDFLARE_ANYCAST_IP>
    rightsubnet=0.0.0.0/0
    rightauth=psk
    ike=aes256-sha256-ecp384!
    esp=aes256-sha256-ecp384!
    replay_window=0
    mark_in=42
    mark_out=42
    leftupdown=/etc/strongswan.d/ipsec-vti.sh

创建一个虚拟隧道接口 (VTI)，并将 IP 配置为 Cloudflare 健康检查的目标 (172.64.240.252)，以路由 IPsec 数据包。打开 /etc/strongswan.d/。
创建一个名为 ipsec-vti.sh 的脚本，并添加以下内容：

#!/bin/bash

set -o nounset
set -o errexit

VTI_IF="vti0"

case "${PLUTO_VERB}" in
    up-client)
        ip tunnel add "${VTI_IF}" local "${PLUTO_ME}" remote "${PLUTO_PEER}" mode vti \
        key "${PLUTO_MARK_OUT%%/*}"
        ip link set "${VTI_IF}" up
        ip addr add 172.64.240.252/32 dev vti0
        sysctl -w "net.ipv4.conf.${VTI_IF}.disable_policy=1"
        sysctl -w "net.ipv4.conf.${VTI_IF}.rp_filter=0"
        sysctl -w "net.ipv4.conf.all.rp_filter=0"
        ip rule add from 172.64.240.252 lookup viatunicmp
        ip route add default dev vti0 table viatunicmp
        ;;
    down-client)
        ip tunnel del "${VTI_IF}"
        ip rule del from 172.64.240.252 lookup viatunicmp
        ip route del default dev vti0 table viatunicmp
        ;;
esac
echo "executed"

4. 添加策略路由

创建策略路由 (PBR) 以通过 IPsec 隧道重定向回程流量。如果不进行配置，针对 Cloudflare 发送的健康探测的 ICMP 答复将通过互联网返回，而不是通过相同的 IPsec 隧道。

本教程使用 iproute2 ↗ 将 IP 数据包从 172.64.240.252 路由到隧道接口。

打开 /etc/iproute2/。
编辑 rt_tables 文件以添加路由表编号和名称。在本示例中，使用 viatunicmp 作为名称，200 作为路由表编号。

#
# reserved values
#
255 local
254 main
253 default
0   unspec
200 viatunicmp
#
# local
#
#1  inr.ruhep

添加一条匹配路由表的规则。该规则指示系统在数据包的源地址为 172.64.240.252 时使用路由表 viatunicmp：

ip rule add from 172.64.240.252 lookup viatunicmp

向 viatunicmp 路由表添加一条路由。这是在 viatunicmp 表中通过接口 vti0 的默认路由。

ip route add default dev vti0 table viatunicmp

启动 IPsec。您还可以对 IPsec 连接执行 stop、restart 和显示 status：

ipsec start

Security Associations (1 up, 0 connecting):
cloudflare-ipsec[1]: ESTABLISHED 96 minutes ago, <IPSEC_TUNNEL_IDENTIFIER>.ipsec.cloudflare.com]...162.159.67.88[162.159.67.88]
cloudflare-ipsec{4}:  INSTALLED, TUNNEL, reqid 1, ESP SPIs: c4e20a95_i c5373d00_o
cloudflare-ipsec{4}:   0.0.0.0/0 === 0.0.0.0/0

5. 检查连接状态

使用 tcpdump 调查源自 Cloudflare 的健康检查状态。

sudo tcpdump -i <OUTGOING_INTERFACE> esp and host <TUNNEL_CLOUDFLARE_ENDPOINT_IP>

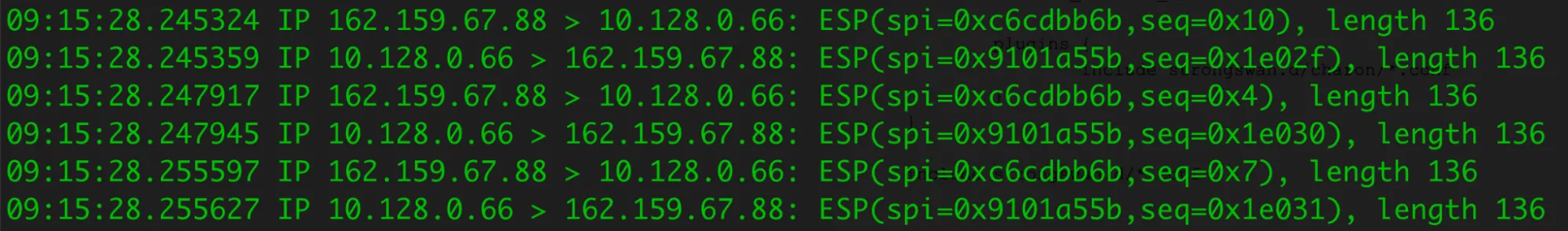

在此示例中，传出互联网接口显示来自 Cloudflare 健康检查探测的 IPsec 加密数据包 (ESP)（请求和响应）正在通过 IPsec 隧道。

tcpdump 显示来自 Cloudflare 健康探测的 IPsec 加密数据包

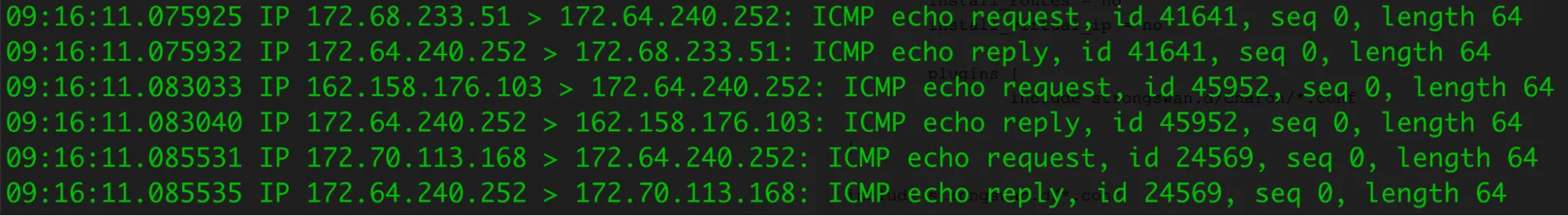

在 vti0 上运行 tcpdump 以检查解密后的数据包。

sudo tcpdump -i vti0 host 172.64.240.252
